لماذا يعتبر نظام النابضة مشكلة حرجة في تصميم قالب الحقن ؟ ما هي مبادئ تصميم نظام النابضة ؟

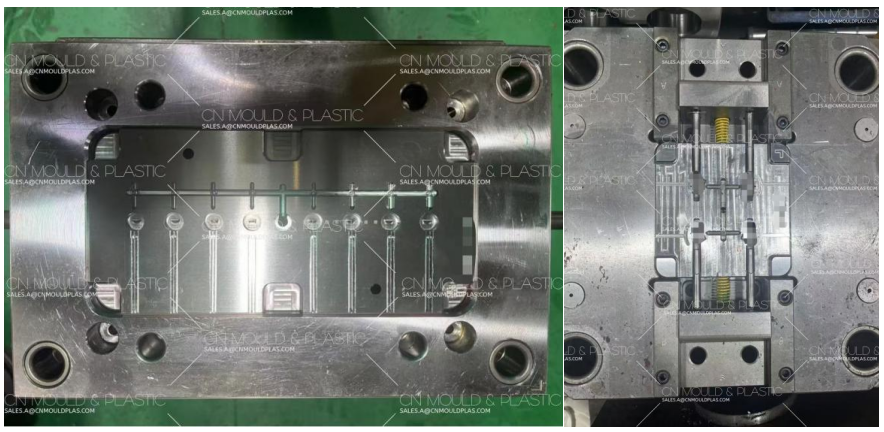

1. تصميم نظام النابضة كقضية رئيسية في تصميم قالب الحقن

نظام النابضة ، الذي يمكن تصنيفه إلى أنظمة تقليدية (عداء بارد) وبدون تشغيل ، أمر بالغ الأهمية في تصميم قالب الحقن. قبل تصميم نظام النابضة ، هناك حاجة إلى تحليل شامل ، بما في ذلك عوامل مثل نوع البلاستيك المستخدم ، والهندسة وأبعاد الجزء ، والمعدات ، والعيوب المحتملة أثناء الحقن ، وظروف الملء ، واختيار سطح فراق. يؤثر نظام النابضة بشكل كبير على جودة القالب ، لأنه يحدد انتقال المادة والحرارة والضغط داخل التجويف ، مما يؤثر على الجودة الداخلية والخارجية للجزء ، تعقيد عملية التشكيل والكفاءة وصعوبة تصميم القالب وتصنيعه. ولذلك ، فإن فعالية تصميم نظام النابضة أمر بالغ الأهمية لإنتاج الأجزاء الناجحة.

2. المبادئ الأساسية لتصميم نظام النابضة

1) تصميم وفقا لخصائص المواد

يجب تصميم نظام النابضة بناءً على خصائص البلاستيك. يجب اختيار نوع البوابة والكمية والموقع المناسبين لضمان أن الذوبان يملأ التجويف بسرعة وبشكل موحد تحت الضغط ودرجة الحرارة المتسقين.

2) تقليل طول عداء

الحفاظ على مسار العداء قصيرًا قدر الإمكان يقلل من كمية سبيكة باردة ، ويخفض فقدان الضغط الذائب ، ويقلل من فقدان الحرارة ، ويقصر وقت الدورة ، ويحسن كفاءة القولبة.

3) موقع وحجم بوابة مريحة

يجب أن يسهل موقع البوابة وحجمها تشذيبها وإزالتها بسهولة ، وتمكين طرد سلس من سبيكة باردة ، والتأكد من أن خطوط اللحام لا تؤثر على قوة الجزء. يجب أيضًا منع التشوه أو التشويه الذي قد يؤثر على المظهر والوظائف.

4) تنفيس جيد

يجب أن يمكّن نظام النابض الذائب من ملء التجويف بسلاسة مع السماح للهواء المحاصر بالهروب بسهولة من التجويف.

5) تجنب التأثير المباشر على النواة أو الإدخالات

يجب ألا يضرب تدفق الذوبان النوى أو الإضافات مباشرة ، لأن هذا قد يسبب الانحناء أو الكسر أو تشوه هذه العناصر.

6) تقليل المساحة المتوقعة على خط الفراق

يجب أن تكون المنطقة المتوقعة لنظام النابض على خط الفراق صغيرة قدر الإمكان لتقليل قوة التثبيت.

7) محاذاة مع محور القالب بشكل متناظر

يجب أن يكون نظام النابض محاذًا بشكل متناظر مع محور القالب ، مع تركيز الذرب الرئيسي على صفيحة القالب.
