تحليل ميزان نظام عداء لقالب الحقن متعدد التجاويف

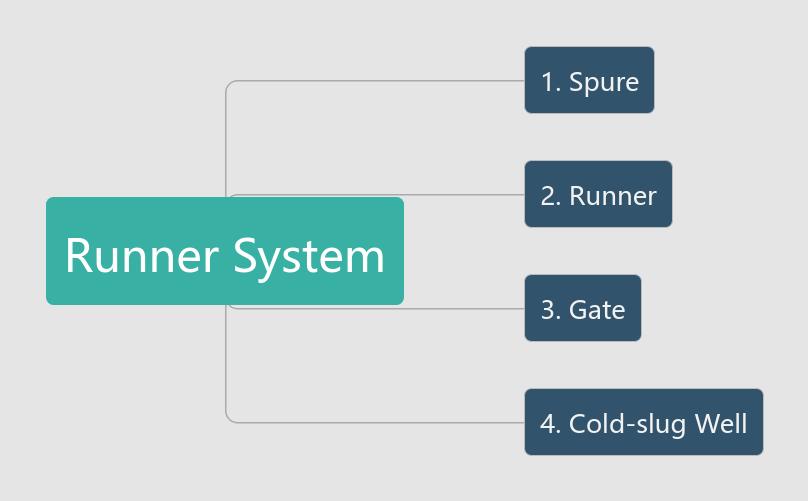

من أجل تحسين كفاءة الإنتاج وتقليل التكاليف ، غالبًا ما يتم تصميم الأجزاء البلاستيكية الصغيرة كقوالب متعددة التجويف. يشير نظام العداء في قالب الحقن إلى قناة تدفق ذوبان البلاستيك بين فوهة آلة الحقن والتجويف ، والتي تتكون من ذرب ، عداء ، بوابة وبئر بارد. تتمثل وظيفتها في ملء ذوبان البلاستيك بالتساوي في كل تجويف في حالة تدفق سلس ، وفي عملية الملء والتبريد ، ينتقل ضغط الحقن إلى كل جزء من التجويف.

يجب أن يكون للقالب متعدد التجاويف عدة عدائين لتزويد المادة المنصهرة لكل تجويف. لذلك ، ما إذا كان تصميم نظام عداء معقول يؤثر بشكل مباشر على جودة أجزاء الحقن ، واستهلاك المواد ، وكفاءة الإنتاج وتكلفة الإنتاج. يضمن توازن عداء نظام عداء أن الجودة والأداء وغيرها من مؤشرات كل أجزاء تجويف البلاستيك موحدة. يعني توازن العداء أن الذوبان الساخن البلاستيكي يمكن أن يصل ويملأ التجويف بنفس الوقت والضغط ودرجة الحرارة. ولذلك ، فإن دراسة توازن نظام عداء مهم جدا.

• ترتيب تجويف وعداء

يمكن تقسيم ترتيب التجويف والعداء إلى فئتين: النوع المتوازن والنوع غير المتوازن.

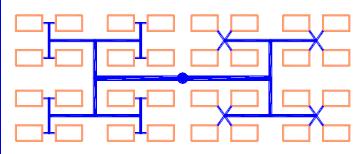

تخطيط متوازن:يتميز التخطيط المتوازن بنفس الطول والشكل وحجم القسم للعداء من ذرب إلى بوابة كل تجويف ، والتي يمكن أن تحقق الغرض من ملء موحد لكل تجويف.

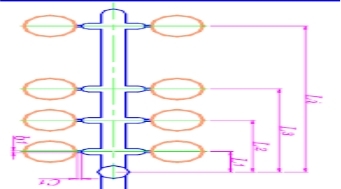

تخطيط غير متوازن:يتميز التصميم غير المتوازن بالطول غير المتكافئ للعداء من ذرب إلى بوابة كل تجويف. ومع ذلك ، يمكن لهذا الترتيب أن يقصر بشكل كبير التدفق الكلي للذوبان في نظام العداء ، ويمكن أن تقلل آلية القالب المضغوط من فقدان الحرارة وفقدان ضغط الحقن أثناء عملية الملء ، مما يقلل من وقت ملء القالب من الذوبان.

• قياس توازن نظام العدّاءة

تعني الحالة المتوازنة لنظام العداء أن ذوبان البلاستيك يمكن أن يسد التجويف في نفس الوقت عند التشكيل ، ويمكن الحصول على الأجزاء البلاستيكية بنفس الحجم والأداء الجيد بعد ذلكقولبة بالحقن. يرتبط توازن نظام العداء ارتباطًا وثيقًا بترتيب التجويف والعداء.

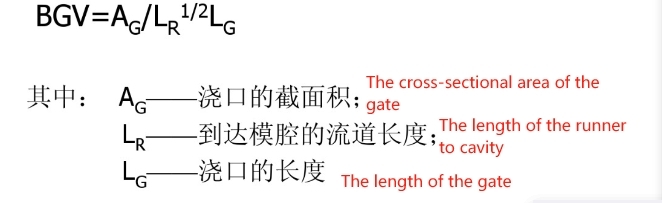

غالبًا ما يقاس رصيد نظام العداء بقيمة BGV (قيمة رصيد البوابة). إذا كانت قيم BGV المحسوبة بواسطة كل بوابة في قالب الحقن متعدد التجاويف متساوية ، فهذا يعني أن نظام العداء متوازن بشكل أساسي. على العكس من ذلك ، فإن نظام العداء غير متوازن.

عند استخدام قالب الحقن متعدد التجاويف لمعالجة الأجزاء البلاستيكية ، يمكن لنظام العداء المتوازن تحسين جودة المنتج ، والحد من النفايات والمنتجات المعيبة ، وتحسين الكفاءة. يمكن للتخطيط المتوازن للتجويف والعداء تلبية متطلبات نظام عداء متوازن ، ولكنه سيزيد من تعقيد وتكلفة القالب. يمكن أيضًا تعديل التصميم غير المتوازن باستخدام قيمة BGV للبوابة لتلبية متطلبات نظام التشغيل المتوازن. يستخدم نظام العداء غير المتوازن هذا على نطاق واسع في ممارسة الإنتاج بسبب الطول القصير للعداء وسهولة المعالجة ، ولكن الحجم oF تحتاج كل بوابة إلى تعديل بعناية ، مما يضيف الكثير من العمل لتصميم القوالب وإصلاح القوالب.

باختصار ، من خلال التحكم في توازن نظام العداء ، يمكن لقالب الحقن متعدد التجاويف أن يجعل كل تجويف يقسم بالتساوي الضغط الكافي المطلوب من الضغط الكلي من خلال نظام العداء ، لضمان ملء ذوبان البلاستيك بالتساوي مع كل تجويف في نفس الوقت. أخيرًا ، الجودة الداخلية للأجزاء البلاستيكية في كل تجويف موحدة ومستقرة.
