من رقيقة إلى سميكة ؟ من السميك إلى الرقيق ؟

سمك جدار المنتجات الاستهلاكية عادة ليست موحدة. بشكل عام ، عندما يختار مصممو القوالب وضع البوابة ، سيبدأون في البحث عن قسم أكثر سمكًا نسبيًا ووضع البوابة بالقرب منه.

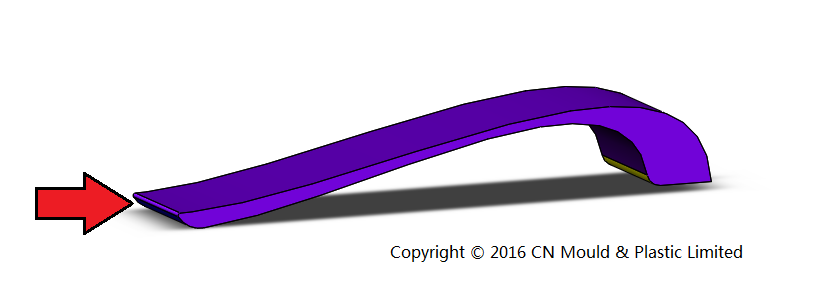

الشكل 1

لماذا تسبب رقيقة إلى سميكة في مشكلة ؟

يتطلب القسم السميك من القالب المزيد من التعبئة ، أي يحتاج إلى مزيد من الوقت لملء. وبالتالي ، عندما تكون البوابة في القسم الأرق ، كما هو موضح في الشكل 1 ، ستتجمد منطقة الانتقال بين السميكة والرقيقة قبل أن تملأ الذوبان بالكامل أكثر سمكًا إذا كان طول التدفق كبيرًا. أيضًا ، يميل الذوبان إلى النفاث عندما يدخل القسم السميك أولاً ويسبب تشطيبات سطح سيئة.

كما أن سميكة إلى رقيقة ، إشكالية

ومع ذلك ، تطبيق القواعد العامة عمياء ليس من الحكمة. كما تسبب أيضًا مشاكل في بعض السيناريوهات السميكة إلى الرقيقة. بالنظر إلى بوابة الحافة الموضحة في الشكل 2 ، يحدث النفث مثل تيار الذوبان في التجويف المفتوح ويؤدي إلى مظهر ضعيف. النفث سيؤدي أيضًا إلى ضعف القوة لأن اللحام الذائب ليس جيدًا.

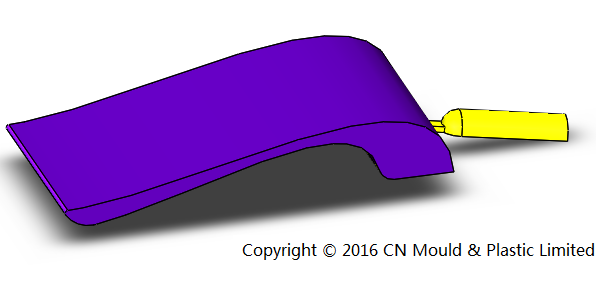

الشكل 2

كن مرنًا وحل!

تعديل زاوية دخول الذوبان مفيد لحل مشكلة النفث أعلاه. الهدف هو عرقلة التدفق عالي السرعة عندما يدخل التجويف ويصل إلى طول أرض أقصر. تتضمن الطرق الأخرى إدخال دبابيس إذا كانت هناك ثقوب في القسم الأكثر سمكًا ويمكن أيضًا النظر في تعديل حجم البوابة إذا كان ذلك مناسبًا.
