دراسة حالة: Overmolding المتقدمة

من المعروف أنه لا تتحدى جميع أجزاء الحقن الفطنة الفنية لصانع الأدوات وأبتتها ، ولكن هناك بعض العناصر التي تفعل ذلك. في هذه المقالة ، سيتم عرض مثال فعلي من overmolding لتسليط الضوء على overmolding المتقدمة.

بعض التعاريف للتوضيح مسبقًا. صب الإدراج وقولبة الطلقة المزدوجة هما العمليتان اللتان تشكلان جزءًا بربط مكونات متعددة معًا. عادةً ما يتطلب التشكيل ثنائي الطلقة نوعًا معينًا من الماكينة يمكنه تدوير الصفيحة أو تحريك النواة. (البعض يحرك القلب خارج القالب والبعض الآخر لا.) صب إدراج هو عملية بعد إدراج إدراج وضعها في الأداة ، باليد أو الأتمتة ، قبل صب. يمكن تصنيفها أكثر حسب تركيبة مواد مختلفة ولكنها ليست محور هذه المقالة.

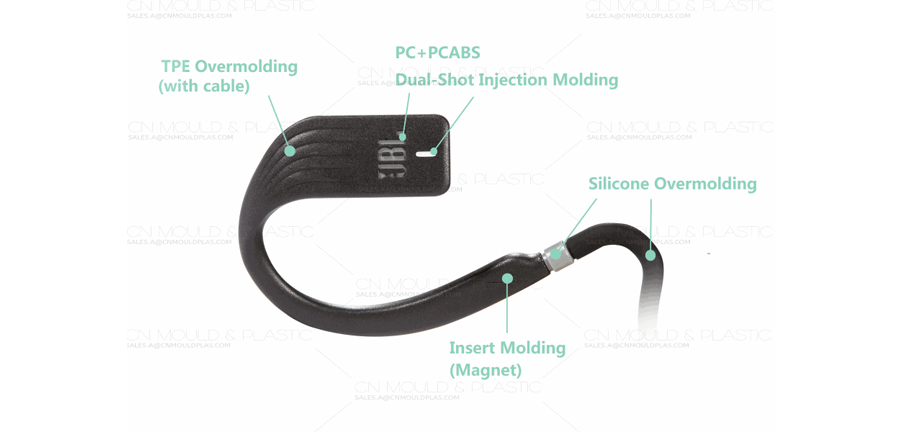

تم تقديم الجزء الموضح في الصورة أعلاه في CES كسماعة داخل الأذن مصممة للرياضيين مع راحة وراحة قصوى. من منظور صب الحقن ، وهذا مثال على مزيج من أنواع مختلفة من صب إدراج وovermolding. في المجموع ، هناك ستة مكونات في جزء واحد: نافذة الكمبيوتر ، قذيفة ، رباط عنق سيليكون ، مغناطيس ، كابل ، غطاء TPE. إن overmolding TPE هي الخطوة الأخيرة ، التي تربط جميع المكونات الأخرى لجعل جزء واحد متكامل.

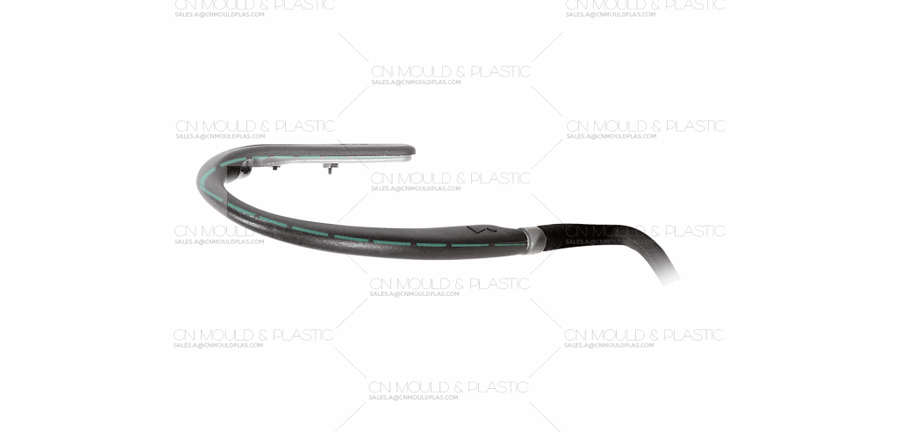

لصنع الأدوات ، يحتوي هذا الجزء على خط فراق معقد للغاية ، كما هو موضح باللون الأخضر ، مما يتطلب أعمالًا حذرة للغاية في تركيب الأداة للتحكم في الفلاش وعدم التوافق والإغلاق. مكونات متعددة في أداة واحدة تزيد أيضا من تعقيد تدفق العفن ، وبالتالي من الصعب محاكاة وجعل تعديل معلمة صب أكثر حساسية.

على مدى العقد الماضي ، جمعت الشركات المصنعة الصينية العديد من الخبرة في صنع الأدوات والقولبة ومراقبة الجودة وتطورت لصنع سلع أكثر تقدمًا. بالنسبة للحجم الهائل لقطاع التصنيع الصيني ، يختلف مستوى القدرة والتخصص. إن العفن والبلاستيك المحدودة هو الذي يتمتع بكفاءة أساسية في صب الإدراج و overmolding ، من حيث ابتكار هيكل القالب ، وحل المشكلات والتواصل الممتاز. إن امتلاكنا لماكينة القولبة الصغيرة ، بدءًا من مكبس الصب الصغير البالغ 18 طنًا إلى مكبس الطن ، نحن قادرون على تقديم خدمة شاملة من تصميم الأدوات إلى أخذ العينات ، وقولبة الإنتاج الضخم. انقر على الزر أدناه لعرض المزيد من منتجاتنا.
