تحليل وضع فشل قفل الخيوط

تستخدم السحابات الملولبة على نطاق واسع في مختلف الصناعات ، ويمكن أن يكون لفشلها عواقب وخيمة. لذلك ، من الأهمية بمكان فهم أوضاع الفشل وأسباب السحابات المترابطة لتحسين جودة المنتج وسلامته.

أوضاع فشل السحابات الملولبة:

تشمل أوضاع الفشل الشائعة للسحابات الملولبة:

1. كسر الشد التجميع:

• الخصائص: عنق واستطالة واضحة في موقع الكسر.

• الأسباب الشائعة:

* معامل احتكاك منخفض لسطح التلامس.

* عزم دوران مفرط يطبق أثناء التضييق أو التضييق المسبق.

* عدم محاذاة بين المقبس والخيط عند تطبيق عزم الدوران.

* السرعة الزائدة عند تطبيق عزم الدوران.

* عدم كفاية قوة الأداء للجزء نفسه.

* يتم تجاوز التسامح العمودي بين سطح الشد وخط وسط الخيط.

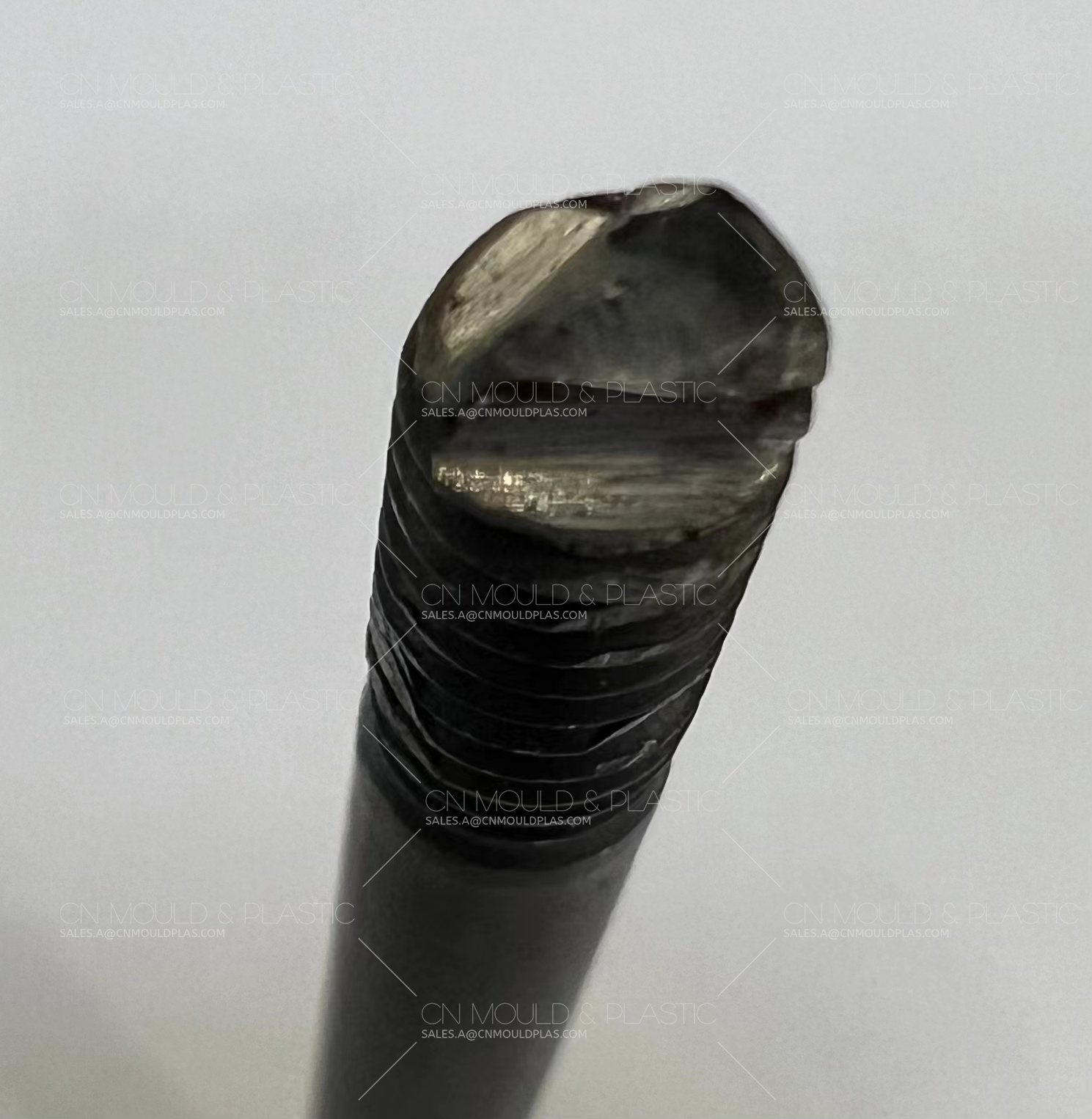

2. كسر قص الخيط:

• الخصائص: سطح الكسر بشكل عام له شكل حلزوني بدون عنق واضح.

• الأسباب الشائعة:

* عالق الخيط أثناء التضييق.

* يتم حظر المقطع العرضي للمسمار ، مثل عمق الخيط الفعال غير الكافي لصمولة الثقب الأعمى.

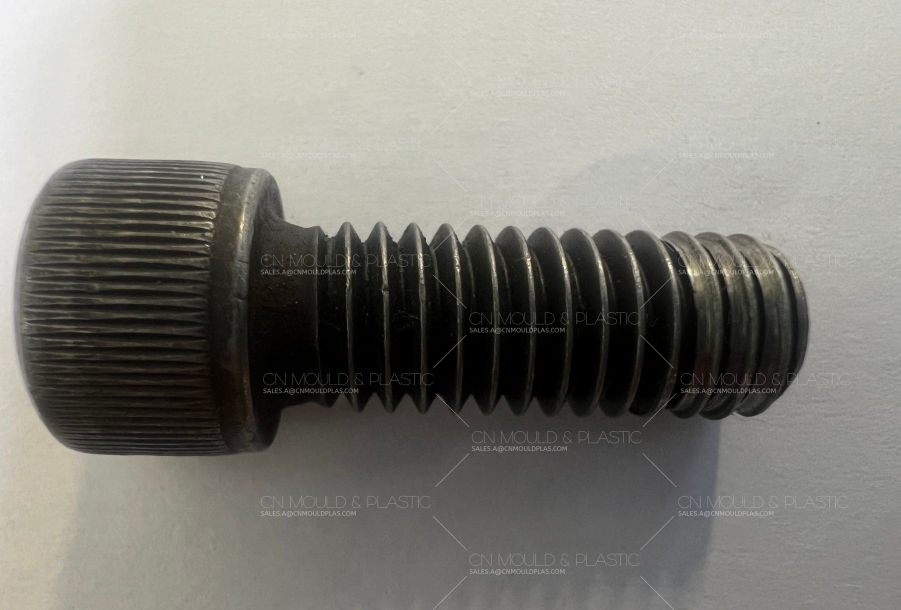

3. فشل منطقة تركيز التوتر بعد الاستخدام:

• المواقع الشائعة: رأس مسمار وشريحة بين الرأس والشانك بزاوية يمنى زائدة.

• الأسباب الشائعة:

* شرائح بين الرأس والساق صغيرة جدا.

* عيوب في تبسيط البلاستيك للرأس أثناء العنوان البارد للبراغي.

* يتم تجاوز التسامح العمودي بين سطح التزاوج والترباس.

4. كسر التعب:

• الخصائص: نوع الكسر الرئيسي بعد استخدام وصلة البراغي.

• الأسباب الشائعة:

* التحميل المسبق غير الكافي.

* التوهين القوة لقط المفرط.

* حجم الترباس والأداء غير مؤهلين.

* المطابقة المتبادلة ، بيئة التجميع ، وظروف العمل للأجزاء لا يمكن أن تلبي متطلبات التصميم.

5. تأخر الكسر:

• سبب شائع: التقصف الهيدروجيني.

• السحابات الحساسة: مسامير ذاتية التنصت ، غسالات الربيع.

6. جزء إنذار عزم الدوران:

• الأسباب:

* مجموعة التحكم في عزم الدوران غير معقولة من الجزء.

* عزم الدوران الفعلي أعلى من حد التحكم العلوي أو أقل من حد التحكم السفلي بعد التجميع.

* لا يوجد تشديد مسبق للزاوية المحددة مسبقًا ، يصل عزم الدوران إلى إنذار الحد الأعلى.

* التجميع العادي ، إنذار الحد الأدنى لعزم الدوران.

7. موضوع تجريد:

• الأسباب الشائعة:

* نزع الكربون من الخيوط.

* مطابقة حجم الخيط غير معقولة.

*طريقة التجميع غير الصحيحة.

* معامل احتكاك الخيط الصغير جدًا.

* اختلاف درجة وزاوية الترباس والجوز.

تدابير الوقاية:

لمنع فشل قفل الخيوط ، ينبغي اتخاذ التدابير التالية:

* اختيار السحابات الملولبة المناسبة وضمان جودتها تلبي المتطلبات.

* تثبيت السحابات الملولبة بشكل صحيح واتباع مواصفات التشغيل المقابلة.

* فحص وصيانة السحابات المترابطة بانتظام ، والعثور على الفور والتعامل مع مخاطر الفشل المحتملة.

من خلال اتخاذ التدابير المذكورة أعلاه ، يمكن تحسين عمر الخدمة وسلامة السحابات المترابطة بشكل فعال.
