توازن التجويف في قولبة الحقن: تحليل شامل

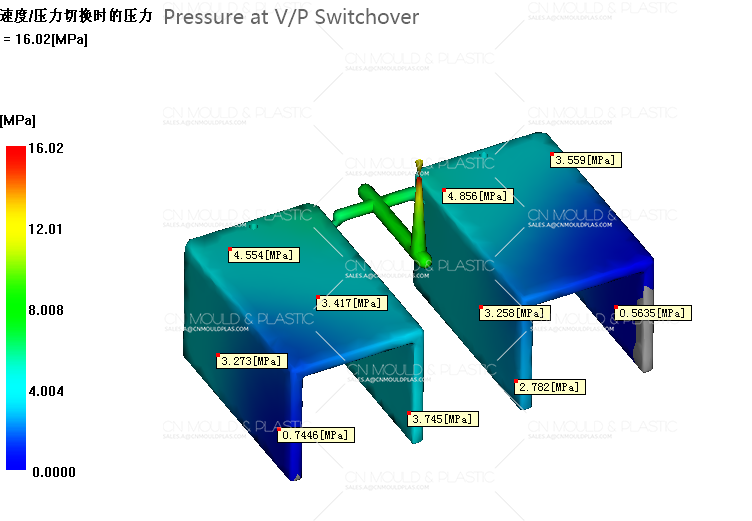

يشير توازن التجويف بشكل عام إلى المنتجات ذات التجويف المتعدد. في عملية الحقن ، يجب ملء تجويف كل منتج في نفس الوقت قدر الإمكان للوصول إلى توازن تجويف.

1. أسباب توازن التجويف:

عندما يدخل البلاستيك التجويف عبر قناة التدفق ، يكون للذوبان درجة حرارة معينة وضغط وسرعة معينة. جميع المتغيرات الثلاثة تعتمد على الوقت ، مما يعني أن قيمة كل متغير ستتغير خلال فترة زمنية قصيرة حتى يكتمل الملء.

على سبيل المثال ، تنخفض درجة حرارة الذوبان مع مرور الوقت. إذا تم حقن درجة حرارة الذوبان عند ° ° C ، بعد ثانية واحدة ، تكون درجة حرارة الذوبان أقل من يعتمد الحجم النهائي وجودة كل منتج مصبوب بالحقن على درجة الحرارة والضغط والسرعة. إذا لم يتم ملء التجويف بظروف تعبئة مماثلة ، فإن الجزأين اللذين ينتجهما كل تجويف سيختلفان.

2. عدم توازن توزيع التجويف وتأثيره:

توزيع تجويف غير متوازن يعني أنه في قالب الحقن ، فإن تخطيط المساحة في التجويف ليس منتظما ، مما يؤدي إلى معايير غير متناسقة مثل الضغط ودرجة الحرارة والسرعة ، وتدفق أثناء عملية الحقن.

بهذه الطريقة ، قد تعاني بعض مناطق المادة البلاستيكية من ضغط كبير جدًا أو درجة حرارة عالية جدًا ، في حين أن مناطق أخرى منخفضة جدًا ، مما يؤثر على جودة قولبة الحقن.

على وجه التحديد ، التوزيع غير المتوازن للتجويف له التأثيرات التالية بشكل أساسي:

1) ملء متفاوت

بسبب التوزيع غير المتوازن للتجويف ، قد تصل المادة البلاستيكية في بعض المناطق إلى نقطة النهاية للملء في وقت مبكر أثناء قولبة الحقن ، مما يؤدي إلى مشكلة التعبئة غير المتساوية.

إذا لم يكن الملء منتظما ، فإن حجم المنتج المصبوب وشكله وجودة سطحه ستواجه مشاكل ، مثل التزييف والانكماش وما إلى ذلك.

2) التنفيس صعب

توزيع تجويف غير متوازن لا يساعد على التنفيس. لأن الضغط في مختلف المجالات مختلف ، يصعب تنفيس الغاز بسلاسة ، مما سيؤدي إلى مشاكل تنفيس غير كافية.

إذا كانت هناك فقاعات في المنتج المشكل ، فلن يؤثر ذلك على الاستخدام العادي فحسب ، بل سيؤدي أيضًا إلى نفايات المواد ، وانخفاض كفاءة الإنتاج وغيرها من المشاكل.

3. كيفية حل مشكلة توزيع تجويف غير متوازن ؟

1) النظر في توحيد تخطيط التجويف في تصميم القالب ، وجعل توزيع التجويف أكثر اتساقًا قدر الإمكان.

2) ضبط موضع الحقن ومعدل تدفق البلاستيك بشكل معقول ، بحيث تكون معلمات الحقن في المناطق المختلفة أكثر توحيدًا.

3) استخدام نظام التحكم في درجة حرارة القالب قابل للتعديل لضبط درجة حرارة المناطق المختلفة ، وذلك لتحقيق تأثير ملء أفضل.

4) الاستفادة بشكل معقول من نظام تنفيس القالب ، وتحسين أداء الختم والتهوية للقالب ، ومساعدة الغاز على تفريغها بسرعة من التجويف.

باختصار ، أثناء عملية التشكيل بالحقن ، سيؤثر التوزيع غير المتوازن للتجويف على جودة قولبة الحقن ، مما يؤدي إلى عيوب مختلفة. لذلك ، في عملية تصميم القالب وحقنه ، يجب الانتباه إلى تحسين توزيع التجويف واختيار معلمات العملية المناسبة من أجل تقليل حدوث عيوب الحقن.
