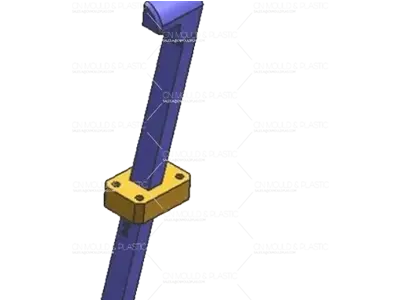

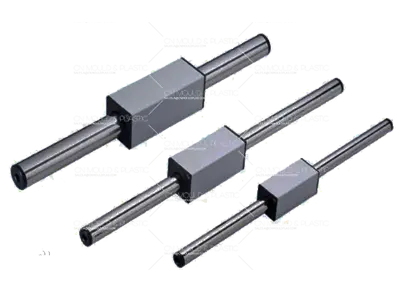

الانزلاق و رافع

• يجب إعطاء الأولوية لإعداد الشريحة في التجويف ، ويجب تثبيت دبوس الزاوية في القلب.




• يجب أن يكون الطول المتحرك للشريحة أكبر من ، من ارتفاع الشريحة.




• يجب ألا يتجاوز الحد الأقصى لزاوية دبوس الزاوية 23 درجة (يفضل أن يكون 12 ° ~ 15 °).




• يتم تقريب الزاوية العلوية من الشريحة والإسفين (نصف القطر 2 ~ 3).




• يجب أن تكون هناك آلية تحديد المواقع بعد سحب الشريحة. الجانب من الشريحة يتطلب الربيع.

• آلية زنبرك حبة

مناسبة لهيكل القالب الصغير. كتلة الشريحة أقل من 3 ، يمكن استخدام زنبركي حبة ، يجب أن يكون قطر زنبركي الخرز مناسبًا لكتلة الانزلاق.

• زنبرك ضغط جانبي

إذا كان شكل القالب مجهزًا بدعم ، يفضل استخدام آلية ضغط الزنبرك والتوقف على جانب الشريحة.

• وتد.

استخدام وتد كهيكل موقع الشريحة.

• إصلاح الشريحة مع الربيع

هناك ثلاث طرق لإصلاح الشريحة مع الربيع:

1. الجانب الداخلي للانزلاق مع زنبرك ضغط.

2. الجانب الخارجي للانزلاق مع زنبرك ضغط.

3. شكل القالب مع الدعم ، جانب الشريحة مع آلية ضغط الربيع والتوقف.

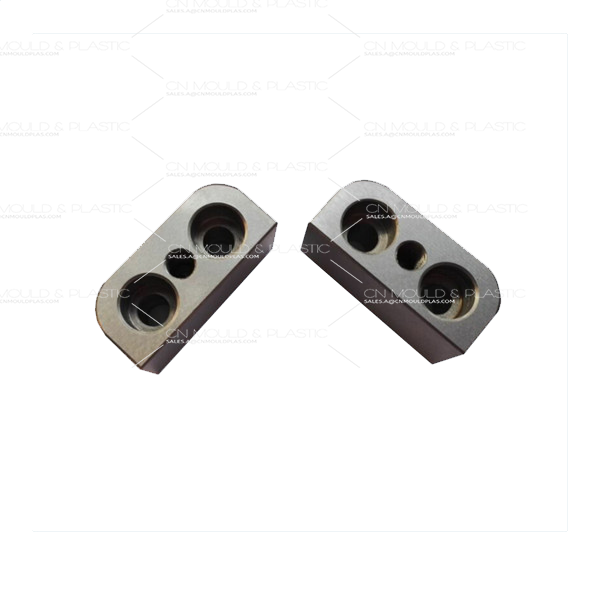

ويدج بوك هو جزء مع زاوية إسفين التي تستخدم لإسفين الشريحة بإحكام أثناء إغلاق القالب.

متطلبات تصميم الوتد بوك هي كما يلي:

• يجب أن تكون زاوية كتلة إسفين الشريحة 2 ° ~ 5 ° قبل زاوية دبوس الزاوية. يجب أن يكون أول اتصال بين كتلة الإسفين والشريحة زوايا دائرية.

• عندما تكون منطقة الإسقاط على الشريحة كبيرة ، يتم صنع كتلة الإسفين في شطبة لتتناسب مع التجويف.

• عندما تكون مساحة التشكيل على الشريحة صغيرة ، يجب أن يكون ارتفاع سطح الإسفين أكبر من أو يساوي ارتفاع الشريحة.

• يجب إضافة كتلة مقاومة للاهتراء إلى كتلة الإسفين في القالب الكبير. كتلة مقاومة للاهتراء هي من من من كتلة الإسفين.
