تصميم قالب هيكل

يجب أن ينظر تحديد حجم القالب القياسي في الشكل الهيكلي للقالب وجدوى عملية التصنيع. بشكل عام ، بعد تأكيد المفهوم ، يتم تحديد حجم قاعدة القالب.

• أولا تحديد عدد تجويف ، موقف سطح فراق ونوع البوابة ، ثم تحديد ترتيب الأجزاء البلاستيكية في القالب. لاحظ أن ترتيب الأجزاء البلاستيكية في القالب سيؤثر بشكل مباشر على حجم قاعدة القالب.




• تحديد هيكل التجويف والقلب ، أي وفقًا للخصائص الهيكلية للقالب لتحديد استخدام المواد الصلبة المقطوعة أو الإنشاءات الرقائقية ، وتحديد الحجم الكلي أو الحجم التقريبي لإدراج تجويف.




• تحديد هيكل وترتيب الموضع لآلية الشريحة وآلية التوجيه وآلية القاذف.




• اعتماد قاعدة العفن القياسية. وفقًا لمتطلبات الشكل الهيكلي والسمك ، ابحث عن حجم قالب مماثل في قاعدة القالب القياسية.

اختيار مسامير ينبغي إيلاء الاهتمام للمشاكل التالية:

• تتحمل البراغي بشكل رئيسي إجهاد الشد ، ويتم تحديد حجمها وكميتها عمومًا وفقًا لسمك القالب وتجربة التصميم الأخرى. تستخدم القوالب الصغيرة والمتوسطة الحجم بشكل عام براغي M6 أو M8 أو M10 أو M12 ، ويمكن اختيار القوالب الكبيرة M12 أو M16 أو مواصفات البراغي الأكبر. ثم حدد مواصفات المسمار وفقًا لسمك القالب. مواصفات المسمار يمكن الرجوع إلى الشكل أدناه:

• يجب ترتيب البراغي بالقرب من مخطط الجزء الثابت قدر الإمكان. عندما يكون الجزء الثابت مستديراً ، يتم استخدام 3 إلى 4 براغي بشكل عام ، وعندما يكون مستطيل الشكل ، يتم استخدام 4 إلى 6 براغي بشكل عام.

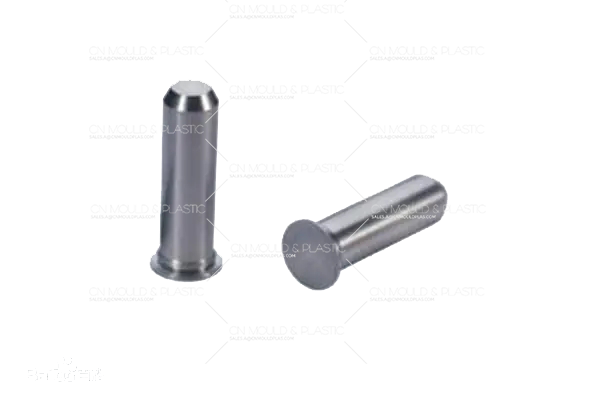

دبابيس وتد عادة ما تكون مصنوعة من سبائك الصلب عالية الصلابة. تتميز بخصائص الحجم الدقيق والسطح الأملس والصلابة العالية ، وهي جزء مهم لتوصيل أجزاء الماكينة وتحديد مواقعها.

مبدأ اختيار دبوس وتد:

1. يتم تقسيم دبابيس وتد إلى دبابيس اسطوانية ودبابيس مخروطية. لا ينبغي تفكيك الدبوس الأسطواني بشكل متكرر لضمان دقة تحديد المواقع وثبات الاتصال. دبوس مخروطي سهل التركيب ، وتأثير التثبيت والتفكيك المتعدد على دقة تحديد المواقع صغير.

2. يجب وضع دبابيس الدفين بالقرب من الخطوط العريضة للجزء الثابت قدر الإمكان وعلى مراحل.

3. يجب اختيار قطر دبوس الدبوس وفقًا لقوة الإزاحة وحجم لوحة القالب.
