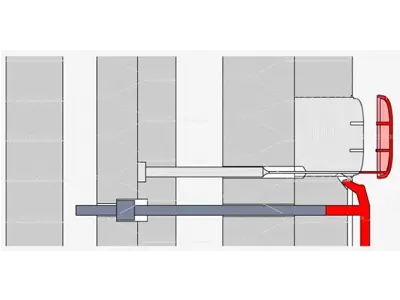

طرد نظام

1. الحفاظ على الأجزاء البلاستيكية تبقى في جانب التجويف

حاول أن تجعل الأجزاء البلاستيكية تبقى في جانب التجويف ، بحيث يكون هيكل القالب بسيطًا نسبيًا.

2. تأكد من أن الأجزاء البلاستيكية ليست مشوهة أو تالفة

تحليل حجم وموقع القوة اللاصقة للأجزاء البلاستيكية بشكل صحيح إلى التجويف ، واختيار طريقة معقولة للدفع.

3. ضمان مظهر جيد للأجزاء البلاستيكية

لضمان المظهر الجيد للأجزاء البلاستيكية ، يجب تحديد موقع الطرد داخل الأجزاء البلاستيكية قدر الإمكان.

4. يجب أن يكون نظام الطرد بسيطًا وموثوقًا به قدر الإمكان

يجب أن يكون نظام القاذف بسيطًا وموثوقًا به قدر الإمكان لضمان مرونة إجراء الطرد ، وأن الأجزاء تتمتع بالقوة والصلابة والصلابة الكافية.

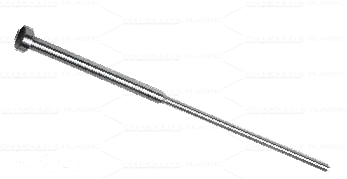

دبوس القاذف هو أداة شائعة في تصميم القالب ويستخدم على نطاق واسع في عملية تصنيع القوالب وصيانتها وإصلاحها.

• عند ترتيب موضع دبوس القاذف ، فإن المبدأ العام للمنتجات العميقة (عادة على شكل دلو) هو وضع جزء القاذف على الجزء الأصعب من المنتج. بالإضافة إلى الانتباه إلى ما إذا كانت قوة الطرد كافية ، ولكن أيضًا لضمان أن يكون الطرد مريحًا وسهل الاستخدام.




• يجب ترتيب دبوس القاذف عند أدنى نقطة من المنتج ، مثل ضلع التعزيز وحلقة العجلة ودعم محدب.




• يجب توزيع دبوس القاذف بشكل متناظر ومتساوٍ قدر الإمكان ، ويجب أن يأخذ ترتيب دبوس القاذف في الاعتبار توازن قوة القاذف.




• لا يمكن أن يؤثر وضع دبوس القاذف على مستحضرات التجميل للمنتج.




• يجب أن يكون دبوس القاذف موجودًا في موضع يكون فيه التنفيس صعبًا. إذا تم إنشاء فراغ بين اللب والمنتج أثناء الطرد ، يجب النظر في مسألة التنفيس.

مقارنة مع طرد دبوس ، طرد لوحة متجرد هو أكثر ملاءمة لنظام طرد. مساحة طرد الأجزاء البلاستيكية كبيرة نسبيًا ، وتوزع قوة الطرد بالتساوي.

بالإضافة إلى ذلك ، عادة ما تكون علامات الطرد غير ملحوظة ولا تتطلب آلية إعادة الضبط.

نقاط تصميم طرد لوحة متجرد:

• يجب أن يكون الفصل بين قاذف المتعرية واللب سلسًا.

• يجب أن يكون قاذف المتعرية والنواة مخروطًا 3 ° ~ 5 ° ، مما يمكن أن يقلل من الاحتكاك ، ويلعب دورًا مساعدًا في تحديد المواقع. وهو يساعد على منع انحراف مركزية القاذف وتجاوز التدفق ، يجب أن يكون ثقب القاذف المتعري أكبر من الجزء المكون الأساسي لمنع الاحتكاك أو الإزاحة أو التعلق بينهما.
