لقطة مزدوجة قولبة

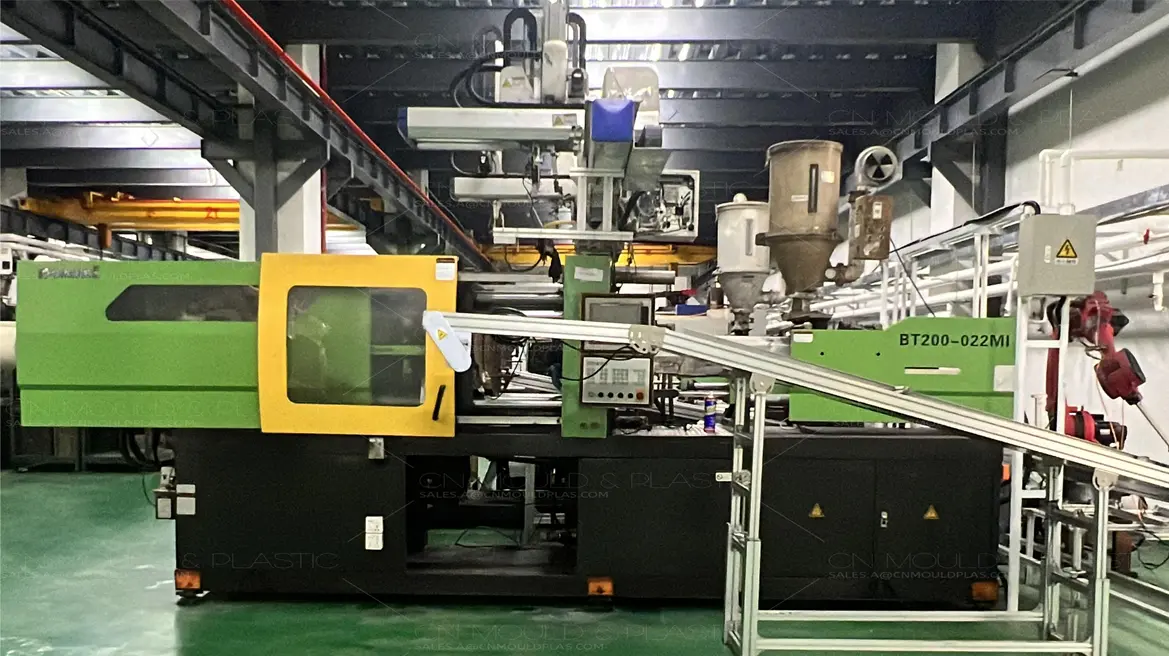

يستخدم قولبة اللقطة المزدوجة مجموعتين من القوالب ، يتم وضع واحدة منها على لوحة القالب الثابتة للماكينة ولها بوابة الحقن على جانب واحد ، والآخر الذي يتم تثبيته على اللوحة الدورانية للقالب المتحرك وله طرد القالب على الجانب الآخر.

تحتوي مجموعتان من القوالب عادة على قوالب ظهر متطابقة ولكن قوالب أمامية متميزة. يتم فتح القوالب الثابتة والمتحركة لآلة التشكيل بالحقن ذات الطلقات المزدوجة عند حقن المادة الأولى في القالب الأول ، ثم تدور اللوحة المتحركة للقالب المتحرك مع القالب الخلفي للقوالب. عند هذه النقطة ، لا يتم دفع المنتجات شبه المصنعة للقالب الخلفي ؛ بدلا من ذلك ، يتم إغلاق القالب للسماح للقولبة بالحقن للمادة الثانية (لا يزال يتم حقن المادة الأولى في المنتجات شبه المصنعة للقالب الثاني أثناء هذه العملية).

افتح القوالب الثابتة والمتحركة بعد عزل الماكينة وتبريده ، ثم اطرد القالب النهائي من القالب المتحرك للموت الأول. تتضمن هذه العملية دورات تشكيل ، وستؤدي كل دورة تشكيل إلى تطوير كل من المنتج شبه النهائي والمنتجات النهائية.
